GTP USB PIC PROGRAMMER (Open Source)

introGTP USB PIC PROGRAMMER (Open Source)

This work includes, GTP USB (not plus or lite) .

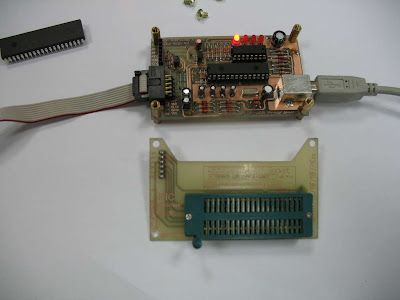

The schematic, photos and PCB have been developed by PICMASTERS based on
some valuable works done before.
This programmer supports pic10F, 12F, 16C, 16F, 18F,24Cxx Eeprom.
Unfortunately, it works with only Winpic800 v.355.
We have succesfully tried it with some pics; PIC18F252, 18F2455, 18F2550,
18F2520, 16F84, 16F628 and 24C32 eeprom.



The best and fastest method of pic programming.
All you need (hex file, winpic800, schematic, PCB board in ARES)
are included.
You must program pic18F2550 with hex file by a classical programmer.

circuit schematic. You can see the type and value of the companents.

Download original circuit picture...

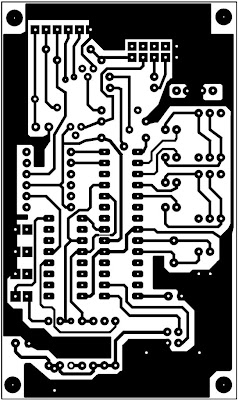

The first PCB;double Layout...

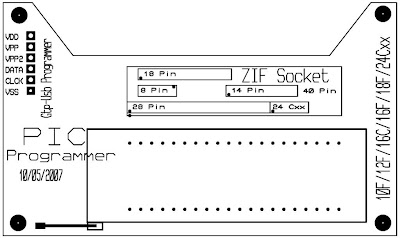

second pcb or socket PCB;double layer..





COLLECTING THE DATA IS ONLY THE FIRST STEP OF THE WISDOM, BUT SAHRING DATA IS THE FIRST STEP OF COMMUNITY.
